Jalousien Messanleitung - Richtiges Ausmessen für Jalousien

Allgemeine Hinweise zur Montage

Achten Sie bei der Maßangabe bitte auch darauf, ob die Glasfalz Ihrer Fenster schräg oder gerade ist.
Ziehen Sie bei gerader Glasfalz von der gemessenen Breite 4 mm ab.

Bei der Montage mit in der Glasleiste muss die Glasleiste aufgrund des etwas größeren Montagematerials mindestens 25mm tief sein.

Aufmaß - Bestellmaße:

• Glasbreite (GB)
• Glashöhe (GH)
• Flügelbreite (FB)
• Flügelhöhe (FH)
• Glasleistentiefe (T)

Montage im Falz

Benötigte Maße:
Höhe H und Breite B

Messen Sie Höhe und Breite der Fensterfläche inklusive Gummidichtung.

Hinweis:
Minimale Tiefe der Glasleiste = 25 mm

Empfehlung:
Verwenden Sie für die Breite die kleinsten gemessenen Werte.
Ziehen Sie beidseitig 2 mm ab = Bestellmaß

Montage auf dem Fensterrahmen

Benötigte Maße
Höhe H und Breite B

Markieren Sie sich zur leichteren Montage die Messpunkte am Fenster.

Hinweis:
Auf vorstehende Fenstergriffe oder ähnliche Beschläge achten.

Empfehlung:
Überstand pro Seite 20 mm (Achten Sie hierbei besonders auf Beschläge)

Montage in der Fensternische

Benötigte Maße
Höhe H und Breite B

Markieren Sie sich zur leichteren Montage die Messpunkte am Fenster.

Hinweis:
Achten Sie auf die Höhe des Paketes (aufgezogene Lamellen), um das Öffnen des Fensters nicht zu behindern.

Empfehlung:
Verwenden Sie die kleinsten gemessenen Werte und ziehen Sie beidseitig 2 mm ab = Bestellmaß

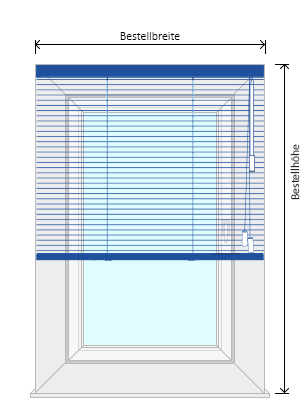

Montage vor der Fensternische

Benötigte Maße
Höhe H und Breite B

Markieren Sie sich zur leichteren Montage die Messpunkte an der Wand.

Hinweis:
Achten Sie auf genügend Abstand zwischen Fenster und Jalousie, um das Kippen des Fensters nicht zu behindern.

Empfehlung:
Überstand pro Seite etwa 50 mm
